Akumulator kwasowo-ołowiowy to niezawodne i szeroko stosowane rozwiązanie do magazynowania energii, zasilające wszystko, od małych urządzeń elektronicznych po duże urządzenia przemysłowe. Jako dostawca akumulatorów kwasowo-ołowiowych rozumiemy znaczenie dokładnej oceny stanu naładowania (SOC) tych akumulatorów. Powszechnym narzędziem do tego celu jest areometr – proste, ale skuteczne urządzenie mierzące ciężar właściwy elektrolitu w akumulatorze kwasowo-ołowiowym. Ale jak dokładny jest areometr w pomiarze stanu naładowania? Na tym blogu przyjrzymy się bliżej faktom naukowym dotyczącym areometrów, ich ograniczeniom i temu, jak wpisują się one w szerszy obraz zarządzania akumulatorami.
Jak działają hydrometry
Areometr działa na zasadzie, że ciężar właściwy elektrolitu w akumulatorze kwasowo-ołowiowym zmienia się w miarę ładowania i rozładowywania akumulatora. Elektrolit w akumulatorze kwasowo-ołowiowym to roztwór kwasu siarkowego i wody. Gdy akumulator jest w pełni naładowany, elektrolit jest bogaty w kwas siarkowy, co powoduje wyższy ciężar właściwy. Podczas rozładowywania akumulatora kwas siarkowy reaguje z płytkami ołowiowymi w akumulatorze, tworząc siarczan ołowiu, zmniejszając stężenie kwasu siarkowego w elektrolicie i obniżając ciężar właściwy.
Aby zmierzyć ciężar właściwy, stosuje się areometr, który pobiera małą próbkę elektrolitu z ogniwa akumulatora. Areometr składa się ze szklanej rurki z obciążoną bańką na jednym końcu i zaznaczoną na rurce skalą. Po umieszczeniu areometru w próbce elektrolitu pływa on, a poziom, na którym się unosi, wskazuje ciężar właściwy elektrolitu. Porównując zmierzony ciężar właściwy z wykresem korelującym ciężar właściwy ze stanem naładowania, można uzyskać szacunkową wartość SOC akumulatora.
Dokładność areometrów
W idealnych warunkach areometr może zapewnić dość dokładny pomiar stanu naładowania akumulatora kwasowo-ołowiowego. W przypadku w pełni naładowanego akumulatora ciężar właściwy elektrolitu zwykle mieści się w zakresie od 1,265 do 1,285 w temperaturze 25°C. W miarę rozładowywania akumulatora ciężar właściwy maleje, osiągając około 1,120 do 1,150, gdy akumulator jest całkowicie rozładowany. Mierząc ciężar właściwy w tym zakresie, można zmierzyć przybliżony stan naładowania akumulatora.
Jednakże na dokładność pomiarów areometru może wpływać kilka czynników. Temperatura jest jednym z najważniejszych czynników. Ciężar właściwy elektrolitu zależy od temperatury, a odczyty areometru są zwykle kalibrowane dla określonej temperatury, zwykle 25°C. Jeżeli temperatura akumulatora znacznie różni się od temperatury kalibracji, może zaistnieć potrzeba skorygowania zmierzonego ciężaru właściwego. Na każde 10°C powyżej lub poniżej 25°C ciężar właściwy należy skorygować o około 0,004.
Kolejnym czynnikiem wpływającym na dokładność jest rozwarstwienie elektrolitu. Z biegiem czasu elektrolit w akumulatorze kwasowo-ołowiowym może ulec rozwarstwieniu, przy czym stężenie kwasu siarkowego będzie wyższe na dole ogniwa, a niższe na górze. Może to prowadzić do niedokładnych odczytów areometru, ponieważ próbka pobrana z ogniwa może nie być reprezentatywna dla ogólnego składu elektrolitu. Aby zminimalizować skutki rozwarstwienia, zaleca się delikatne zamieszanie elektrolitu przed odczytem areometru.
Obecność zanieczyszczeń w elektrolicie może również wpływać na dokładność pomiarów areometru. Zanieczyszczenia takie jak brud, cząsteczki metalu lub inne zanieczyszczenia mogą zmienić ciężar właściwy elektrolitu, prowadząc do nieprawidłowych odczytów. Ponadto stan płytek akumulatora, taki jak zasiarczenie lub korozja siatki, może wpływać na reakcje chemiczne zachodzące w akumulatorze i zmieniać zależność między ciężarem właściwym a stanem naładowania.
Ograniczenia areometrów

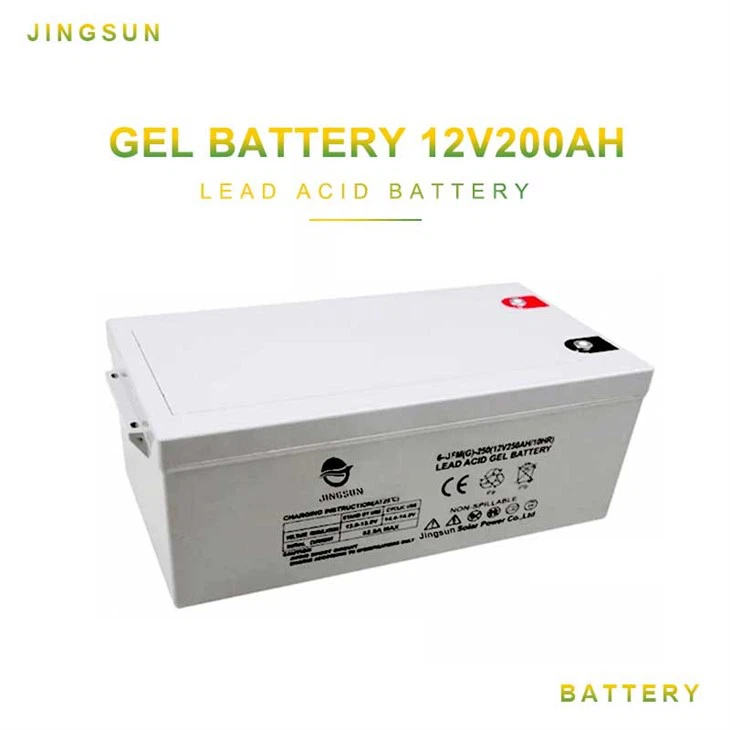

Chociaż areometry są użytecznym narzędziem do oceny stanu naładowania akumulatorów kwasowo-ołowiowych, mają pewne ograniczenia. Jednym z głównych ograniczeń jest to, że areometrów można używać wyłącznie w przypadku zalanych akumulatorów kwasowo-ołowiowych. Zalane akumulatory mają konstrukcję o otwartych ogniwach, która umożliwia łatwy dostęp do elektrolitu podczas pomiarów areometrem. Uszczelnione akumulatory kwasowo-ołowiowe, takie jak akumulatory kwasowo-ołowiowe z regulacją zaworów (VRLA) iAkumulator żelowy 12V 200Ah, nie posiadają zdejmowanej nasadki odpowietrzającej, uniemożliwiającej pobranie próbki elektrolitu do badania areometrem.
Innym ograniczeniem jest to, że pomiary areometrem zapewniają jedynie migawkę stanu naładowania w określonym momencie. Stan naładowania akumulatora może się szybko zmieniać w zależności od takich czynników, jak zastosowane obciążenie, szybkość ładowania i rezystancja wewnętrzna akumulatora. Dlatego pojedynczy odczyt areometru może nie odzwierciedlać dokładnie rzeczywistego stanu naładowania akumulatora przez dłuższy czas.
Do prawidłowego użytkowania areometry wymagają również pewnego poziomu umiejętności i doświadczenia. Pobranie właściwej próbki elektrolitu, upewnienie się, że areometr jest prawidłowo skalibrowany i dokonanie korekt temperatury – wszystko to wymaga dbałości o szczegóły. Nieprawidłowe użycie może prowadzić do niedokładnych odczytów i błędnej interpretacji stanu naładowania akumulatora.
Uzupełniające metody oceny stanu naładowania
Biorąc pod uwagę ograniczenia areometrów, często korzystne jest zastosowanie metod uzupełniających do oceny stanu naładowania akumulatorów kwasowo-ołowiowych. Jedną z takich metod jest pomiar napięcia. Napięcie na zaciskach akumulatora kwasowo-ołowiowego jest bezpośrednio związane ze stanem jego naładowania. Mierząc napięcie akumulatora pod znanym obciążeniem lub w spoczynku, można oszacować stan naładowania. Jednakże, podobnie jak w przypadku areometrów, na pomiary napięcia mogą mieć wpływ takie czynniki, jak temperatura, wiek baterii i rezystancja wewnętrzna.
Innym podejściem jest zastosowanie systemów zarządzania baterią (BMS). BMS to urządzenie elektroniczne monitorujące i zarządzające ładowaniem i rozładowywaniem akumulatora. Może w sposób ciągły mierzyć napięcie, prąd i temperaturę akumulatora oraz wykorzystywać algorytmy do dokładniejszego obliczania stanu naładowania. Systemy BMS mogą również zapewniać dodatkowe funkcje, takie jak ochrona przed przeładowaniem, ochrona przed nadmiernym rozładowaniem i równoważenie ogniw, które mogą pomóc wydłużyć żywotność baterii.
Wniosek
Podsumowując, areometr może być cennym narzędziem do pomiaru stanu naładowania zalanego akumulatora kwasowo-ołowiowego, zapewniając prosty i opłacalny sposób oszacowania SOC. Jednak na jego dokładność wpływa kilka czynników, w tym temperatura, rozwarstwienie elektrolitu i obecność zanieczyszczeń. Ponadto areometry nie nadają się do stosowania z uszczelnionymi akumulatorami kwasowo-ołowiowymi.
Jako dostawca akumulatorów kwasowo-ołowiowych zalecamy stosowanie areometrów w połączeniu z innymi metodami, takimi jak pomiar napięcia i systemy zarządzania akumulatorem, aby uzyskać dokładniejszy i kompleksowy obraz stanu naładowania akumulatora. Regularnie monitorując stan naładowania akumulatorów kwasowo-ołowiowych, możesz zapewnić optymalną wydajność, zapobiegać przeładowaniu i nadmiernemu rozładowaniu oraz przedłużyć żywotność akumulatorów.

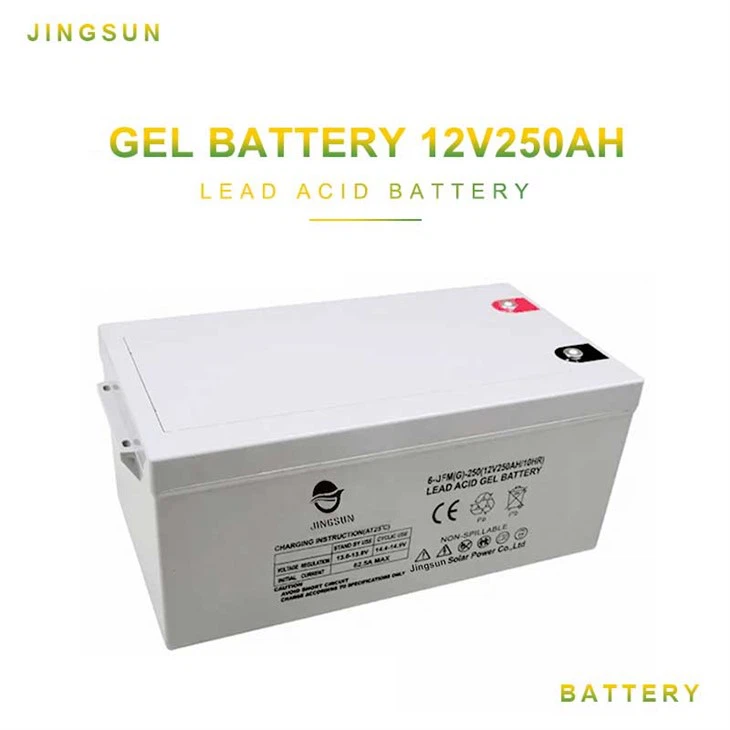

Jeśli szukasz na rynku wysokiej jakości akumulatorów kwasowo-ołowiowych, m.inAkumulator kwasowo-ołowiowy 12V 7AhIBateria słoneczna 12V 250Ah, nie wahaj się z nami skontaktować. Jesteśmy tutaj, aby pomóc Ci znaleźć odpowiednie rozwiązania akumulatorowe dostosowane do Twoich konkretnych potrzeb. Niezależnie od tego, czy jesteś właścicielem małej firmy, wykonawcą, czy osobą poszukującą niezawodnego źródła zasilania, posiadamy wiedzę i produkty, które spełnią Twoje wymagania. Rozpocznijmy rozmowę na temat Twoich potrzeb w zakresie akumulatorów i tego, jak możemy Ci pomóc w osiągnięciu celów w zakresie magazynowania energii.
Referencje
- Linden, D. i Reddy, TB (2001). Podręcznik baterii. McGraw-Hill.
- McLarnon, FR i Cairns, EJ (1994). Akumulatory kwasowo-ołowiowe. Interfejs Towarzystwa Elektrochemicznego.
- Kaushik, SC i Gopinath, K. (2012). Energia odnawialna i wytwarzanie energii. Skoczek.
