Prawdziwe problemy z instalacją fotowoltaiczną na dachu -
I dlaczego moduł płytkowy ze stali kolorowej o mocy 580 W zmienia wszystko
Instalacja paneli słonecznych na dachu wydaje się prosta -, dopóki nie staniesz na dachu pokrytym kolorową dachówką stalową (彩钢瓦), wpatrzysz się w zestaw montażowy przeznaczony do dachówek betonowych i zastanawiasz się, jak to do cholery ma działać bez tworzenia tuzina nowych punktów wycieku. Ten artykuł jest przeznaczony dla instalatorów, właścicieli budynków i kierowników projektów, którzy już tam byli.
Globalny rynek fotowoltaiki na dachy rozwija się szybciej niż różnorodność produktów, które go wspierają. Przez dziesięciolecia większość inżynierów zajmujących się panelami słonecznymi zakładała jedno: płaską, przepuszczalną i solidną powierzchnię. Gonty asfaltowe. Płytki betonowe. Płaskie dachy membranowe. Jednak w przypadku kolorowych dachówek stalowych - z blachą falistą,-z rąbkiem stojącym lub zatrzaskami-stosowanymi w milionach magazynów, budynków rolniczych, szkół i obiektów handlowych na całym świecie - obowiązują zupełnie inne zasady.
Kiedy konwencjonalny panel łączy się z kolorowym dachem z dachówek stalowych, problemy nie zdarzają się sporadycznie. Dzieją się przewidywalnie. I mają tendencję do łączenia.
Konkretne problemy, o których nikt nie mówi z góry
Zespoły sprzedaży i materiały marketingowe mają tendencję do pomijania bałaganu pośrodku. Oto rzeczywiste punkty tarcia, które spowalniają, zawyżają koszty lub wręcz niszczą projekty fotowoltaiczne na dachach na dachach metalowych i kolorowych dachówkach stalowych.
Niekompatybilność strukturalna
Standardowe zaciski do regałów uszkadzają profile faliste, koncentrują obciążenie w niewłaściwych punktach i wymagają modyfikacji, do których dach nie został zaprojektowany.
Ryzyko awarii hydroizolacji
Każda penetracja dachu metalowego jest potencjalną nieszczelnością. Konwencjonalny montaż panelowy wymaga zazwyczaj 8–20 punktów kotwiczenia na panel. Każdy z nich jest luką w zabezpieczeniach.
Niedopasowanie rozszerzalności cieplnej
Dachy metalowe rozszerzają się i kurczą dramatycznie między nocą a dniem. Sztywne mocowania panelowe tego nie zapewniają. Powoduje to skumulowane pęknięcia naprężeniowe w uszczelniaczach, elementach złącznych, a czasami w samym dachu.
Limity obciążenia
Lekkie dachy metalowe do zastosowań komercyjnych często mają masę 10–25 kg/m². Standardowe-szklane dwustronne panele dociskają się do sufitu, co wymaga kosztownego wzmocnienia konstrukcyjnego.
Ekspozycja na podnoszenie wiatru
Dachy z kolorowej blachy stalowej, - zwłaszcza w budynkach przemysłowych lub rolniczych, - często znajdują się w-strefach o dużym nasileniu wiatru. Niewymiarowe systemy montażowe zawodzą, czasem katastrofalnie.
Konflikty estetyczne i gwarancyjne
Wiercenie lub penetrowanie metalowego dachu często unieważnia gwarancję producenta pokrycia dachowego na wodoodporność. Może to być przeszkodą dla właścicieli budynków.
To nie są rzadkie przypadki Edge. To standardowy krajobraz, z którym spotyka się każdy, kto próbuje zainstalować konwencjonalną energię słoneczną na metalowym pokryciu dachowym. A dalsze konsekwencje - przedostawanie się wody, oceny strukturalne,-ponowne pokrycie dachu przed rozpoczęciem instalacji fotowoltaicznej - rutynowo podwajają lub potrajają koszty projektu w porównaniu ze wstępnymi szacunkami.
„Sam panel działał dobrze. Wszystko wokół panelu - montaż, uszczelnienie i ruchy termiczne - sprawiło, że projekt był trzy razy trudniejszy, niż było to konieczne”.
- Wykonawca instalacji fotowoltaicznych, Azja Południowo-Wschodnia
Dlaczego standardowe panele słoneczne nie zostały do tego zaprojektowane
Konwencjonalny panel monokrystaliczny lub dwustronny to doskonałe dzieło inżynierii - zoptymalizowane pod kątem maksymalnej wydajności energetycznej na metr kwadratowy, sztywności i-długoterminowej trwałości. Problemem nie jest jakość panelu. Chodzi o to, że kształt panelu zakłada stabilne, przepuszczalne podłoże. Kolorowe dachówki stalowe nie są takie.
Falisty lub żebrowany profil metalowego dachu oznacza, że kontakt panelu-z-dachem jest z natury nierówny. Próbujesz zamontować płaski, sztywny obiekt o powierzchni 2 m² na pomarszczonej powierzchni. Standardowe szyny montażowe łączą żebra, co wygląda na wykonalne, jeśli nie uwzględni się:
- Nacisk zaciskający skupiający się na wierzchołkach żeber, potencjalnie deformujący cieńsze pokrycie dachowe
- Szczelina między panelem a dachem zatrzymuje ciepło, zmniejszając wydajność panelu i przyspieszając degradację szczeliw pod wpływem promieni UV
- Wiatr powodujący obciążenie ssące w szczelinach, dla których nie zostały zaprojektowane zaciski montażowe
- Kondensacja gromadząca się w zamkniętych kieszeniach powietrznych powoduje korozję zarówno pod panelem, jak i powierzchnią dachu
Żadna z tych sytuacji nie jest nie do pokonania. - Doświadczeni wykonawcy pracują nad tym codziennie, stosując niestandardowe konstrukcje, staranne protokoły uszczelniania i-przekombinowany montaż. Jest to jednak kosztowne,-czasochłonne i wprowadza zmienne, które trudno jest kontrolować w spójny sposób w każdym programie zapewniania jakości na dużą skalę.
Większość sporów i roszczeń gwarancyjnych dotyczących instalacji fotowoltaicznych na dachach przemysłowych nie ma związku z panelem, ale z interfejsem pomiędzy panelem ogólnym a niekompatybilnym podłożem dachowym. Dopasowanie produktu do powierzchni nie jest drobną optymalizacją - to pojedyncza-decyzja o największym wpływie w każdym projekcie fotowoltaicznym z metalowym dachem.

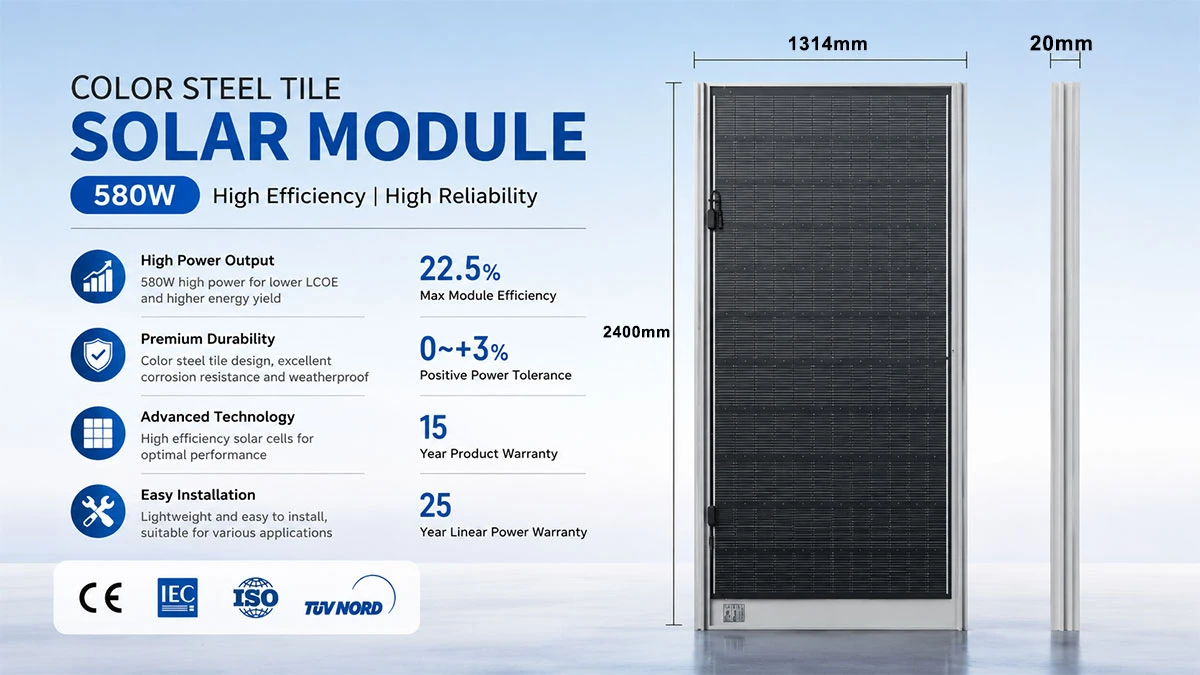

Moduł słoneczny z kolorowych płytek stalowych o mocy 580 W: zbudowany z myślą o problemie, a nie wokół niego
Moduł słoneczny z kolorowych płytek stalowych o mocy 580 W nie próbuje przystosować standardowego panelu do metalowego dachu. Zaczyna się od ograniczeń dachu i działa na zewnątrz. Ta różnica w filozofii projektowania objawia się w sposób mający znaczenie w rzeczywistym miejscu pracy.
Dane techniczne warte zrozumienia
Liczby opowiadają część historii. Oto, gdzie moduł 580 W odpowiada specyfikacjom, które faktycznie mają znaczenie w przypadku zastosowań na dachach metalowych:
|
Specyfikacja |
Moduł płytkowy ze stali kolorowej o mocy 580 W |
|
Szczytowa moc wyjściowa |
580 W (STC) |
|
Wydajność modułu |
21,5–22,3% monokrystaliczny PERC / TOPCon |
|
Waga modułu |
~28 kg - zoptymalizowane pod kątem lekkich dachów komercyjnych |
|
Materiał ramy |
Anodyzowane aluminium o wysokiej-wytrzymałości, dopasowane do profilu dachu |
|
System mocowania |
Szyna zaciskowa-,-niepenetrująca, kompatybilna z profilami na rąbek stojący i falistymi |
|
Ocena obciążenia wiatrem |
Do 2,4 kPa (przód) / 2,4 kPa (tył) - odpowiednie dla większości przemysłowych stref narażenia |
|
Ocena obciążenia śniegiem |
Obciążenie czołowe 5,4 kPa |
|
Współczynnik temperaturowy (Pmax) |
-0,34% / stopień - niska degradacja w środowiskach dachów metalowych narażonych na wysoką temperaturę |
|
Certyfikaty |
IEC 61215 / IEC 61730 / UL 61730 / CE / MCS |
|
Gwarancja mocy |
30-letnia gwarancja na wydajność liniową |
|
Kompatybilność z dachem |
Faliste (-żebra C, R-żebra), rąbek stojący, profile zatrzaskowe- |
Na chwilę uwagi zasługuje niski współczynnik temperaturowy (-0,34%/stopień). Dachy metalowe nagrzewają się - w bezpośrednim słońcu, temperatura powierzchni kolorowych dachówek stalowych regularnie osiąga 60–80 stopni w klimacie tropikalnym i subtropikalnym. Standardowe panele o współczynniku -0,45%/stopień tracą w tych warunkach około 9–15% mocy znamionowej. Zoptymalizowana technologia ogniw modułu 580 W oznacza, że rzeczywista wydajność pozostaje znacznie bliższa tabliczce znamionowej.
Gdzie ten moduł ma największy sens
Nie każdy projekt wymaga-specjalnego rozwiązania z kolorowych płytek stalowych. Istnieją jednak jasne kategorie, w których użycie czegokolwiek innego sprawia, że projekt jest trudniejszy niż powinien.
Duże rozpiętości pokryć dachowych z blachy-na rąbek stojący, gdzie liczy się zarówno szybkość montażu, jak i ograniczenia obciążenia konstrukcyjnego.
Konstrukcje gospodarstw z dachami z blachy falistej, które nigdy nie zostały zaprojektowane pod kątem dodatkowego obciążenia konstrukcyjnego spowodowanego montażem- opartym na wierceniu.
Tam, gdzie gwarancje dachu, odpowiedzialność i wymagania dotyczące instalacji bez{0}}zakłóceń sprawiają, że systemy niepenetrujące są niezbędne.
Centra handlowe, węzły logistyczne i jednostki handlowe z metalowymi dachami poszukujące energii słonecznej C&I bez kosztów wzmocnienia konstrukcyjnego.
Azja Południowo-Wschodnia, Wyspy Pacyfiku, obszary przybrzeżne -, gdzie certyfikacja parcia wiatru nie podlega-negocjacjom, a konwencjonalny montaż nie podlega ocenie ryzyka.
W przypadku wymiany dachu zintegrowana kolorowa dachówka stalowa + moduły słoneczne eliminują zbędną pracę i koszty materiałów.
Instalacja: Jak to naprawdę wygląda
Jedną z mniej widocznych zalet panelu-dopasowanego do konkretnego celu jest jego wpływ na przebieg instalacji. Zadanie, które może wymagać-trzyosobowej załogi, niestandardowej produkcji i dwóch dni starannego uszczelniania przy konwencjonalnej konfiguracji, często można wykonać szybciej, gdy-osobowa załoga korzysta z systemu szyn-z klipsami.
Proces w uproszczeniu:
- Ankieta i projekt:Pomiar profilu dachu, planowanie układu siatki, analiza zacienienia
- Instalacja szynowa:System szyn-klipsowych można mocować do rąbka stojącego lub pofałdowania bez wiercenia. - szyny są-wypoziomowane i zabezpieczone
- Umiejscowienie modułu:Panele zatrzaskują się w systemie szynowym; nie są wymagane indywidualne elementy mocujące dla każdego modułu
- Elektryczny:Złącza MC4, planowanie ciągów, podłączanie falownika - procedura standardowa
- Kontrola:Kontrola integralności zacisku, wizualna kontrola wodoodporności, weryfikacja momentu obrotowego na kotwach szynowych
Brak uszczelniacza dachowego. Żadnych pistoletów silikonowych. Nie musisz się martwić, które przejścia zostały uszczelnione we właściwej kolejności, zanim zacznie padać deszcz. Dla doświadczonych załóg jest to znacząca poprawa-jakości-życia. W przypadku mniej doświadczonych zespołów oznacza to znaczne ograniczenie ryzyka wystąpienia błędów.
Najkosztowniejszym błędem instalacyjnym nie jest zakup niewłaściwego panelu. To odkrycie, że kupiłeś niewłaściwy panel po zaplanowaniu projektu, zamówieniu sprzętu i wyznaczeniu ekipy.
Często zadawane pytania
Potrafią, po znacznej adaptacji - niestandardowych wsporników, starannym uszczelnieniu i często ocenie strukturalnej. Rezultat jest zwykle droższy i bardziej-bardziej podatny na awarie niż rozwiązanie-zbudowane specjalnie. Problem ze zgodnością nie jest teoretyczny; regularnie pojawia się w roszczeniach ubezpieczeniowych i sporach z tytułu gwarancji dachu.
System mocowania na szynie zaciskowej-jest kompatybilny z najpopularniejszymi metalowymi profilami dachowymi: falistymi (przetłoczenia C-i R-), rąbkiem stojącym i panelami zatrzaskowymi-. Dla mniej popularnych geometrii żeber dostępne są adaptery zaciskowe-specyficzne dla profilu. Przed złożeniem zamówienia warto potwierdzić swój dokładny profil.
Tak. Moduł wyprowadza standardowe połączenia MC4 i jest kompatybilny ze wszystkimi głównymi markami falowników i systemami optymalizatorów (Enphase, SolarEdge, Huawei, SMA, Growatt i inne). Projekt systemu jest zgodny ze standardowymi zasadami optymalizacji-na poziomie ciągu lub modułu.
Okresy zwrotu kosztów różnią się znacznie w zależności od regionu, lokalnych taryf za energię elektryczną, dostępnych zachęt i wielkości dachu. Na rynkach o wysokich kosztach energii elektrycznej (stawki komercyjne w Europie Zachodniej, Australii, Japonii, Azji Południowo-Wschodniej) instalacje fotowoltaiczne C&I na dachach metalowych budynków zwykle zwracają się w ciągu 4–7 lat. Niższy koszt instalacji specjalnie-zbudowanego systemu w porównaniu z dostosowanymi konwencjonalnymi panelami zazwyczaj skraca zwrot inwestycji o 6–18 miesięcy.
Różni się to w zależności od producenta i dystrybutora. Większość-bezpośrednich dostawców fabrycznych przyjmuje zamówienia zaczynające się od jednej palety (zwykle 20–30 modułów) na potrzeby testowania projektu, a ceny hurtowe zaczynają się od zamówień na poziomie-kontenera. Skontaktuj się ze swoim regionalnym dystrybutorem, aby uzyskać aktualne MOQ i opcje logistyczne.
Standardowe gwarancje na panele słoneczne obejmują 12 lat gwarancji na produkt i 25 lat liniowej mocy wyjściowej. 30-letnia gwarancja liniowego zasilania modułu z kolorowych płytek stalowych o mocy 580 W jest wyższa od wartości odniesienia w branży, co odzwierciedla niższy stopień degradacji technologii ogniw TOPCon (zwykle 0,4%/rok w porównaniu z. 0.55%/rok w przypadku starszych konstrukcji PERC).
Chcesz wybrać odpowiedni panel dla swojego projektu?
Uzyskaj arkusz danych, szczegółowe informacje o systemie montażu i dane kontaktowe regionalnego dystrybutora modułu słonecznego z kolorowymi płytkami stalowymi o mocy 580 W.
Poproś o bezpłatną propozycję projektu →
Konkluzja
Instalacje fotowoltaiczne na dachach na budynkach z metalowych i kolorowych płytek stalowych to jeden z-segmentów o największym potencjale na komercyjnym rynku energii słonecznej. Przestrzeń na dachu istnieje, obciążenia energetyczne są znaczne, a ekonomika jest dobra. Tym, co powstrzymuje ten segment, nie jest apetyt. - Jest to-problem dopasowania produktu do rynku, którego nie rozwiązały konwencjonalne panele.
Moduł słoneczny z kolorowych płytek stalowych o mocy 580 W nie jest rozwiązaniem ani kompromisem. Tak się dzieje, gdy poważnie podchodzi się do konkretnych ograniczeń metalowych pokryć dachowych już w pierwszej linijce założeń projektowych. Lżejsze,-dopasowane do profilu,-nieprzenikliwe, przystosowane do pracy w warunkach-silnego wiatru i objęte dłuższą gwarancją mocy niż większość alternatyw.
Jeśli doszło do poparzenia w wyniku projektu instalacji fotowoltaicznej z metalowym dachem, który kosztował więcej niż oczekiwano, trwał dłużej niż planowano lub spowodował problemy gwarancyjne, nadal nie możesz rozwiązać problemu -, podstawową przyczyną był prawdopodobnie wybór panelu. Podjęcie decyzji na samym początku jest prostsze niż kiedyś.
