Co to jest PCS?

Szczegółowe wyjaśnienie PCS, jednego z „czterech filarów” systemów magazynowania energii: podstawowe funkcje, typy i zastosowania.

W systemach magazynowania energii PCS (system konwersji mocy) wraz z akumulatorami, BMS (system zarządzania akumulatorami, odpowiedzialny za monitorowanie stanu akumulatorów) i EMS (system zarządzania energią, „mózg” do formułowania strategii planowania) są znane jako „cztery filary” i stanowią podstawowe komponenty zapewniające normalne działanie systemu. Jako „węzeł energetyczny” systemu magazynowania energii, PCS odgrywa kluczową rolę w konwersji mocy i inteligentnym planowaniu, służąc jako most główny łączący urządzenia po stronie prądu stałego (baterie, moduły fotowoltaiczne) i urządzenia po stronie prądu przemiennego (sieć, obciążenia).

Co to jest PCS? „Rdzeń konwersji energii” systemów magazynowania energii

PCS, w skrócieSystem konwersji mocy, jest zasadniczo głównym urządzeniem kontrolującym ładowanie i rozładowywanie akumulatora, umożliwiając dwukierunkową konwersję pomiędzy zasilaniem AC i DC. Jest to także „podstawowy kanał” przepływu energii elektrycznej w systemie magazynowania energii.

Mówiąc prościej: jeśli bateria jest „magazynem” magazynowania energii elektrycznej, EMS (system zarządzania energią) jest „mózgiem” wydającym polecenia, a PCS (system konwersji mocy) to „inteligentny przenośnik taśmowy”, który łączy w sobie funkcje „transportu i konwersji”-ściśle przestrzegając poleceń EMS, dokładnie dostarcza energię elektryczną z akumulatora do sieci lub obciążenia, jednocześnie przetwarzając energię elektryczną w razie potrzeby, rozwiązując problem bezpośredniego wzajemne połączenie urządzeń prądu przemiennego i stałego. Bez PCS energia elektryczna w systemie magazynowania energii nie może efektywnie krążyć, co przypomina „posiadanie energii elektrycznej, ale brak możliwości jej wykorzystania w razie potrzeby”.

Cztery podstawowe funkcje PCS wspierają wydajną pracę systemu magazynowania energii

PCS to nie tylko „konwerter”, ale-wielofunkcyjne urządzenie integrujące konwersję, sterowanie, ochronę i monitorowanie. Jego cztery podstawowe funkcje obejmują cały cykl operacyjny systemu magazynowania energii:

1. Dwukierunkowa konwersja energii: rozwiązanie problemu adaptacji energii elektrycznej

Energię elektryczną dzielimy na prąd przemienny (AC, powszechnie stosowany w sieci energetycznej i urządzeniach gospodarstwa domowego, o okresowo zmieniającym się kierunku prądu) i prąd stały (DC, magazynowany/generowany przez akumulatory i moduły fotowoltaiczne, o stałym kierunku prądu). Tych dwóch nie można bezpośrednio zamieniać. Podstawową misją PCS jest osiągnięcie konwersji dwukierunkowej, dostosowującej się do potrzeb różnych urządzeń:

①Tryb ładowania (AC → DC): w okresach niskiego obciążenia sieci (niskie ceny energii elektrycznej w nocy) lub nadmiernej produkcji energii fotowoltaicznej PCS przekształca energię prądu przemiennego wytwarzaną przez sieć/system fotowoltaiczny na energię prądu stałego w celu ładowania i magazynowania energii w akumulatorach, uzyskując-szczytowe magazynowanie.

②Tryb rozładowania (DC → AC): w okresach dużego obciążenia sieci (wysokie ceny energii elektrycznej w ciągu dnia) lub przerw w dostawie prądu PCS przekształca energię prądu stałego zmagazynowaną w akumulatorach na energię prądu przemiennego do użytku w gospodarstwach domowych i urządzeniach przemysłowych lub do integracji z siecią, uzyskując dostęp do energii „na-żądaniu”.

1. PCS (system zasilania) może dynamicznie dostosowywać swój tryb pracy w oparciu o-ceny energii elektrycznej w czasie rzeczywistym, wytwarzaną energię i zużycie energii elektrycznej, aby zmaksymalizować wykorzystanie energii i uniknąć marnowania odnawialnych źródeł energii, takich jak energia słoneczna i wiatrowa.

2. Płynne włączanie-sieci/wyłączania-sieci: zapewnienie stabilności zasilania

PCS obsługuje tryby pracy zarówno w-sieci, jak i poza-siecią i może osiągnąć automatyczne przełączanie na poziomie- milisekund, zapewniając podstawową pewność ciągłego zasilania w krytycznych scenariuszach:

①Tryb włączenia-sieci: działa w połączeniu z siecią, umożliwiając korzystanie z takich funkcji, jak ładowanie energii słonecznej/sieci i rozładowywanie akumulatora do sieci. Użytkownicy przemysłowi i komercyjni mogą obniżyć koszty energii elektrycznej, dokonując arbitrażu poza-godzinami szczytu i rozładowując w godzinach szczytu.

②Tryb wyłączenia-sieci: w przypadku awarii sieci natychmiast przełącza się w tryb wyłączenia-sieci, wykorzystując energię akumulatora do zasilania krytycznych odbiorników w szpitalach, centrach danych i domach, unikając strat spowodowanych przerwami w dostawie prądu.

③Automatyczne przywracanie zasilania: po przywróceniu zasilania z sieci urządzenie automatycznie przełącza się z powrotem do-trybu sieciowego bez ręcznej interwencji, zapewniając płynne przejście zasilania.

3. Kompleksowa ochrona bezpieczeństwa: wzmocnienie zabezpieczeń systemu magazynowania energii

Podczas konwersji energii nieprawidłowe napięcie, prąd i temperatura mogą łatwo spowodować zagrożenie bezpieczeństwa. PCS zawiera wiele mechanizmów ochronnych w celu zabezpieczenia systemu:

①Ochrona przed przepięciem/podnapięciem: Po wykryciu napięcia przekraczającego bezpieczny zakres (np. z powodu przeładowania akumulatora) obwód jest natychmiast odcinany, a system automatycznie uruchamia się ponownie po przywróceniu napięcia.

②Zabezpieczenie nadprądowe: Gdy prąd jest nadmierny (np. jest to zwiastun zwarcia), obwód jest szybko odłączany, aby zapobiec przepaleniu sprzętu.

③Ochrona przed przegrzaniem: Temperatury komponentów wewnętrznych są monitorowane w czasie rzeczywistym. W przypadku przegrzania system automatycznie zmniejsza obciążenie lub wyłącza się, aktywując układ chłodzenia (wentylator/chłodzenie cieczą), aby zapobiec uszkodzeniu sprzętu.

④Zabezpieczenie przed zwarciem: W przypadku zwarcia na wyjściu obwód zostaje odcięty w ciągu mikrosekund, a błąd jest rejestrowany i zgłaszany, zapobiegając eskalacji ryzyka.

4. Monitorowanie danych-w czasie rzeczywistym: wizualizowane zarządzanie sprzętem

Jako „zbieracz danych” PCS gromadzi w czasie rzeczywistym podstawowe dane, takie jak moc akumulatora, wydajność konwersji, napięcie, prąd i informacje o błędach, synchronizując te dane z użytkownikami i systemem EMS za pośrednictwem ekranu wyświetlacza, aplikacji mobilnej lub platformy w chmurze. Personel może zdalnie monitorować stan sprzętu, a system automatycznie uruchomi alarm i uruchomi ochronę w przypadku wystąpienia nieprawidłowości, realizując „zdalne zarządzanie i wczesne ostrzeganie”.

Cztery główne typy PCS, dostosowujące się do różnych scenariuszy magazynowania energii

W oparciu o skalę i wymagania scenariuszy zastosowań, PCS dzieli się na cztery główne ścieżki techniczne, z których każda dostosowuje się do różnych scenariuszy i tworzy komplementarną strukturę:

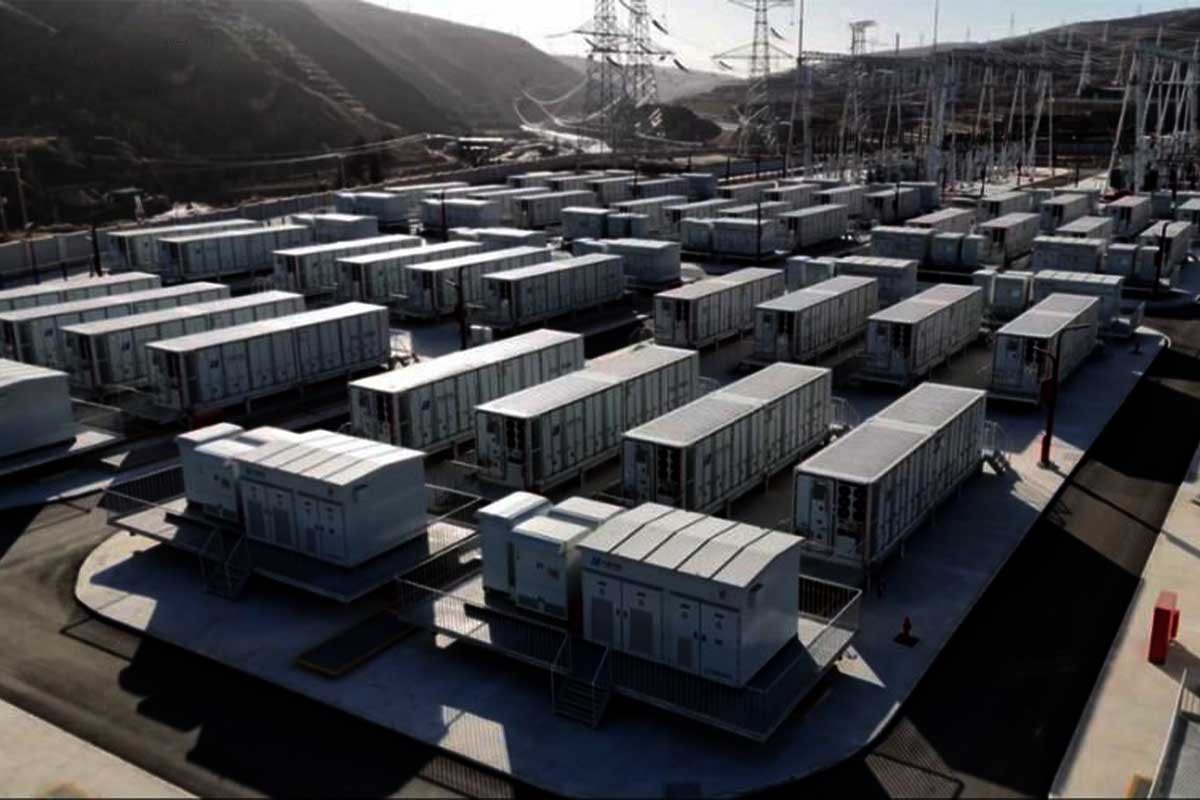

1. Scentralizowany system PCS: charakteryzuje się przede wszystkim dużą wydajnością i dużą mocą, a pojedyncza jednostka ma moc 500 kW-6 MW. Nadaje się do dużych-sieciowych-elektrowni magazynujących energię o mocy 10 MW lub większej oraz zintegrowanych projektów-słonecznych-magazynowania energii wiatrowej (takich jak duża-elektrownia magazynująca energię w Qinghai). Zalety obejmują wysoką integrację i niski koszt jednostkowy, odpowiedni do scenariuszy scentralizowanego magazynowania energii na dużą skalę.

2. Rozproszony system PCS: charakteryzuje się niską mocą i elastyczną konstrukcją, a pojedyncza jednostka ma moc 10-250 kW. Nadaje się do małych i średnich systemów, takich jak przemysłowe i komercyjne magazynowanie energii oraz magazynowanie energii w budynkach mieszkalnych. Zalety obejmują mniejszy zakres wpływu usterek; pojedyncza awaria akumulatora nie ma wpływu na ogólną pracę systemu, co skutkuje większą niezawodnością.

3. Rozproszone PCS: równoważenie elastyczności i wydajności, z pojedynczą-mocą jednostki w zakresie od 250 kW do 1,5 MW, odpowiednie dla średnich i dużych- elektrowni magazynujących energię o mocy 5–50 MW, szczególnie odpowiednie dla projektów o wysokich wymaganiach dotyczących niezawodności (takich jak projekt magazynowania energii Huaneng Huangtai o mocy 100 MW).

Kaskadowe PCS wysokiego-napięcia: zaprojektowane do scenariuszy-dużych-skalowych, z wydajnością pojedynczego-jednostki do 5MW/10MWh, odpowiednie do-magazynowania energii po stronie sieci i elektrowni z regulacją częstotliwości/golenia wartości szczytowych o mocy 50MW i większej, posiadające możliwości podłączenia-do sieci i lepiej wspierające stabilną pracę sieci.

Typowe scenariusze zastosowań PCS obejmujące cały sektor energetyczny

Zastosowania PCS obejmują całą dziedzinę magazynowania energii, a podstawowe scenariusze skupiają się na trzech głównych obszarach:

1. Zużycie energii odnawialnej: rozwiązanie problemu niestabilności wytwarzania energii fotowoltaicznej i wiatrowej poprzez koordynację ładowania i rozładowywania akumulatorów za pomocą PCS, wygładzanie wahań wytwarzania energii, ograniczanie „ograniczeń związanych z energią wiatrową i słoneczną” (marnowanie nadmiaru energii elektrycznej z powodu braku magazynowania) oraz poprawa stopnia wykorzystania energii odnawialnej.

2. Magazynowanie energii w przemyśle, handlu i budynkach mieszkalnych: użytkownicy przemysłowi i komercyjni mogą osiągnąć „ładowanie i rozładowywanie z przesunięciem-szczytowym” za pośrednictwem PCS, wykorzystując różnice cen-w szczytach w celu zmniejszenia kosztów energii elektrycznej; w scenariuszach mieszkaniowych PCS łączy fotowoltaikę i akumulatory, aby osiągnąć „własną-produkcję i-zużycie na własne potrzeby, a nadwyżka energii elektrycznej jest wprowadzana do sieci”, poprawiając autonomię gospodarstw domowych w zakresie dostaw energii elektrycznej.

3. Zasilanie awaryjne i zasilanie z mikrosieci: na obszarach odległych i na obszarach-odbudowy po katastrofie PCS można wykorzystać do budowy niezależnych mikrosieci (w trybie-wyłączenia sieci), które zastępują niestabilne zasilanie sieciowe lub generatory diesla; Lokalizacje krytyczne, takie jak szpitale i centra danych, polegają na możliwościach szybkiego przełączania PCS, aby zapewnić ciągłe zasilanie podczas przerw w dostawie prądu.

Trendy w branży PCS na rok 2026: inteligentne, wydajne i-uaktualnienia oparte na scenariuszach

Wraz z szybkim rozwojem branży magazynowania energii kierunek iteracji i modernizacji PCS jest jasny. Główne trendy na rok 2026 skupiają się na trzech punktach: po pierwsze, funkcjonalne-PCS podłączone do sieci (VSG) staną się standardowymi produktami, wzmacniającymi możliwości obsługi sieci; po drugie, produkty zostaną podzielone na segmenty według konkretnych scenariuszy, aby dostosować je do różnorodnych potrzeb, takich jak integracja-magazynów fotowoltaicznych, magazynowanie energii-synergia ładowania i wirtualne elektrownie (VPP); i po trzecie, poleganie na urządzeniach z węglika krzemu (SiC) w celu poprawy wydajności konwersji i zmniejszenia kosztów, przy czym możliwości integracji systemów stają się podstawową przewagą konkurencyjną przedsiębiorstw.
